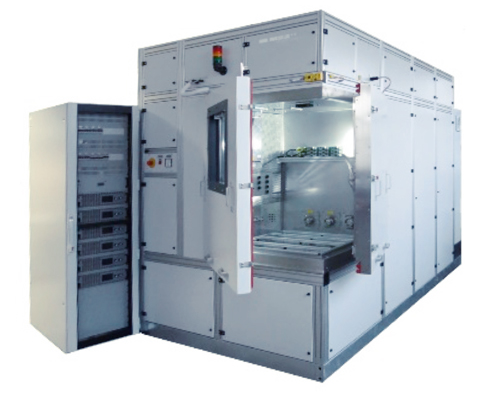

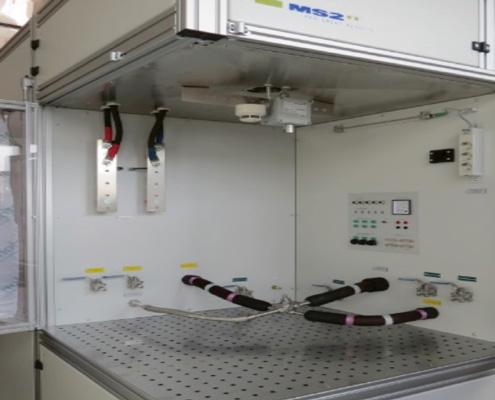

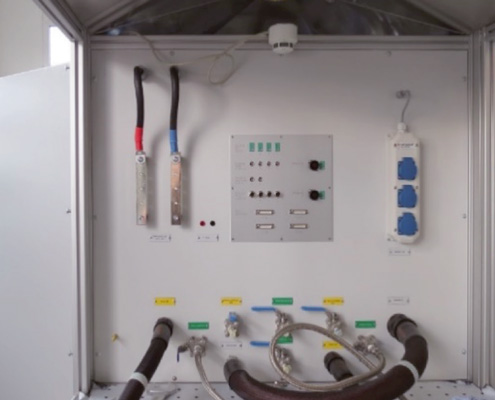

Brennstoffzellenprüfstand mit Kaltstartfunktion 80kW
Prüfstand für Messungen an PEM–Stacks bis 80kW elektrischer Leistung unter temperierter Umgebungsbedingung. Diese Anlage ist optimiert für Entwicklung und Test von automotive Brennstoffzellen mit dem Fokus Entwicklung von Kaltstartstrategien. Verschiedenste Abkühl- und Kaltstartszenarien können damit abgebildet werden.
Temperaturbereich
-30°C bis +105°C (Umgebung, Gase und Kühlwasser)
Besonderheit
Temperierkammer im Prüfstand
Rezirkulationskreis Anode integriert
Dynamische Feuchte-, Druck- und Massenstromregelung
Max. Strom 900A / maximale Spannung 600V / 80kWel

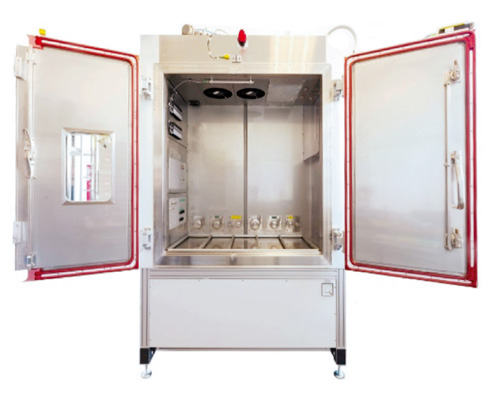

Brennstoffzellenprüfstand mit Kaltstartfunktion 150kW
Mit dieser Prüfanlage werden Messungen an PEM–Stacks bis 150kW elektrischer Leistung unter temperierter Umgebungsbedingung durchgeführt. Dieser Prüfstand ist ausgerichtet für Entwicklung und Test von automotive Brennstoffzellen bis 150kW elektrischer Leistung unter systemnahen Bedingungen wie z.B. integriertem Anodenloop mit Purgeventilen, Hochdruckanschluss für System–Dosierventile und viele weitere Möglichkeiten. Mit der Kaltstartfunktion können verschiedenste Abkühl- und Kaltstartszenarien abgebildet werden.
Temperaturbereich
-35°C bis +105°C (Umgebung, Gase und Kühlwasser)
Besonderheit
Temperierkammer im Prüfstand
Rezirkulations- / Durchström- und Hochdruckbetrieb auf Anode möglich
Dynamische Feuchte-, Druck- und Massenstromregelung
Max. Strom 900A / maximale Spannung 800V / 150kWel

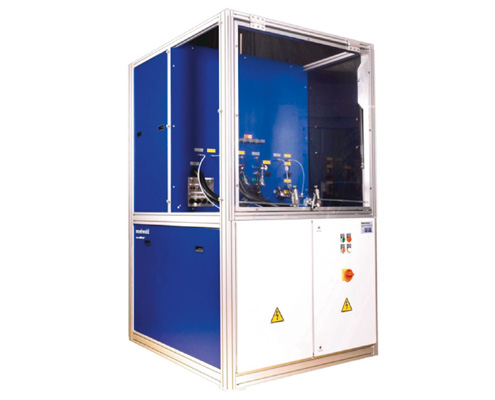

Shortstackprüfstand PEM
Prüfstand 3,5kW
Dieser Prüfstand wird eingesetzt für Messungen an PEM–Shortstacks bis 900A mit zuschaltbarer 0Volt Option. Optimiert ist die Anlage für Entwicklung und Test von automotive Brennstoffzellen mit dem Fokus Entwicklung von Betriebsstrategien für die Anodenseite. Mit der erweiterten Sicherheitstechnik können mit dem integrierten Anode–Air Purge beschleunigte Alterungseffekte nachgebildet werden.
Temperaturbereich
+20°C bis +100°C (Gase, Taupunkte und Kühlwasser)
Besonderheit
Anode mit Rezirkulation und Durchströmbetrieb integriert
Anode–Air–Purge mit erweiterter Sicherheitstechnik
Max. Strom 900A mit 0Volt Option

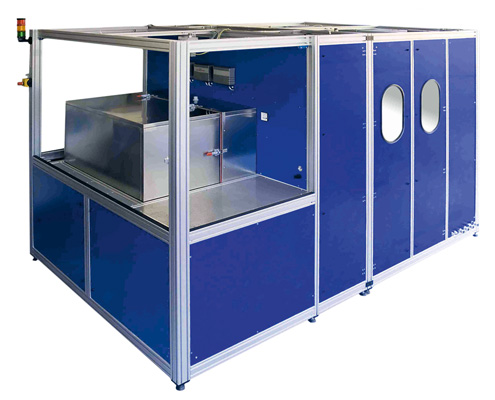

Stackprüfstand PEM
Prüfstand 14kW
Eine Prüfanlage für Messungen an PEM–Stacks bis 700A mit bis zu 14kW elektrischer Leistung. Der Prüfstand ist ausgerichtet für Entwicklung und Test von automotive Brennstoffzellen mit dem Fokus Entwicklung von Kaltstartstrategien und Dynamikprüfungen. Verschiedenste Abkühl- und Kaltstartszenarien können damit abgebildet werden. Alle Medien und die Umgebung können bis auf –30°C abgekühlt werden.
Temperaturbereich
-30°C bis +100°C (Gase, Kühlwasser und Umgebung)
Besonderheit
Dynamische Feuchte-, Druck- und Massenstromregelung
Dynamik unter 1 sec (Tau 90)
Anode mit Rezirkulation und Durchströmbetrieb integriert
Einzelzelle bis Shorstackprüfstand PEM
Prüfstand 2kW
Eingesetzt wird dieser Prüfstand für Messungen an PEM–Einzelzellen und Shortstacks. Ströme bis 500A mit zuschaltbarer 0Volt Option. Weitere Messtechniken wie z.B. Voltammetrie oder Impedanzspektroskopie können integriert werden.
Temperaturbereich
+20°C bis +100°C (Gase, Taupunkte und Kühlwasser)
Besonderheit
Anode: Rezirkulation und Durchströmbetrieb integriert
Dauerlaufprüfstand für MEA Entwicklung
Einzelzelle / Mehrzeller PEM
Prüfstand 0,5kW
Prüfstand für Messungen an PEM–Einzelzellen und für Untersuchungen an Komponenten wie z.B. Membranen, Katalysatoren, Dichtungen, Bipolarplatten, … Integriert sind weitere Messtechniken wie z.B. Voltammetrie oder Impedanzspektroskopie.
Temperaturbereich
+20°C bis +100°C (Gase, Taupunkte und Kühlwasser)
Besonderheit
Dauerlaufprüfstand für MEA Entwicklung
Luft- und reiner Sauerstoffbetrieb

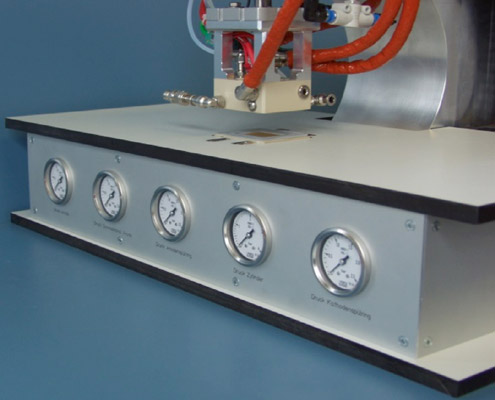

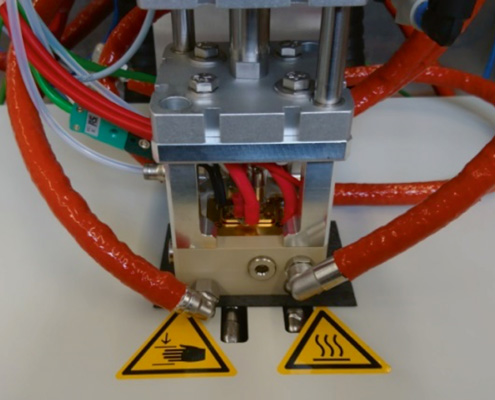

Messeinrichtung für ortsaufgelöste Materialcharakterisierung von PEM – MEA
Messeinrichtung für Messungen und Optimierungen an PEM–Membranen und deren Bestandteile wie z.B. GDL. Die zerstörungsfreie Messung kleiner Teilbereiche einer Membran kann frei auf eine beliebig große Membran / GDL bei Drücken bis zu 4bar und Temperaturen bis zu 90°C ohne zusätzliche Maßnahmen durchgeführt werden. Einsatzgebiete für die Messeinrichtung sind Entwicklung, Produktion und Schadensanalyse.
Anwendung
Messeinrichtung zur Materialcharakterisierung kleiner Teilbereiche einer Membran–Elektroden–Einheit und deren Komponenten unter realen Prozessbedingungen
Besonderheit
Definierter Bilanzraum (z.B. 25mm x 16mm)
Stromdichte bis 10A/cm³
Wassergekühlte Flowfields mit sehr geringem Temperaturgradient zum Prüfling
Integration der Messeinrichtung in Prüfstand wie „normale“ Brennstoffzelle
Förderung durch ZIM und BMWi
Patentanmeldung
