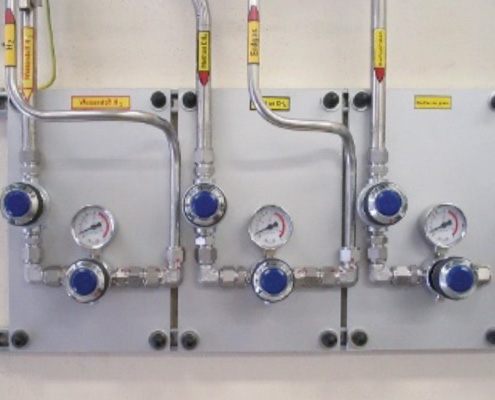

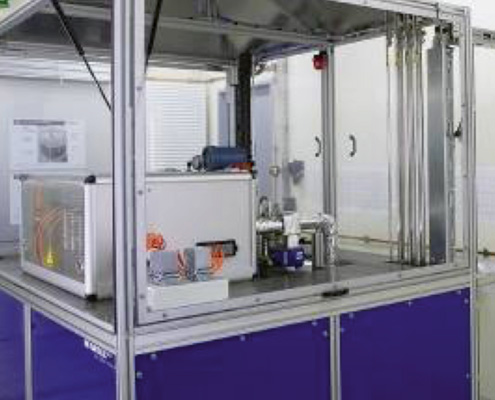

Gasversorgung und Prüfstand für brennbare Gase
Gasdurchströmte Komponenten werden in Langzeittests mit Wasserstoff oder sonstigen Gasen untersucht. Hierbei werden die Prüfgase mittels Kompressor im Kreis geführt.
Prüfmedien
Wasserstoff, Erdgas oder Stickstoff
Temperaturbereich
-40°C bis 120°C Medium
Druckbereich
bis 20bar
Volumenstrom
1m³/h bis 170m³/h
Besonderheit
Minimaler Gasverbrauch durch Betrieb mit Kompressor
Dauerlaufprüfstand mit Laufzeiten bis zu 1000h/Versuch
Druck wird vor und nach dem Prüfling eingestellt

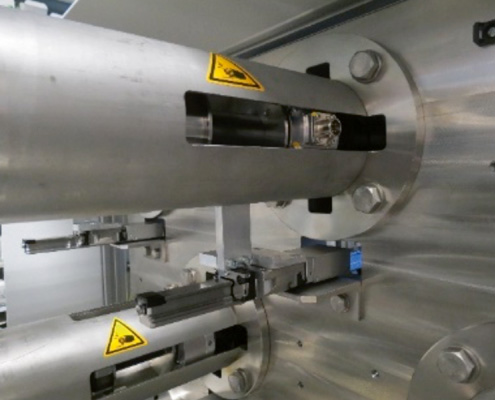

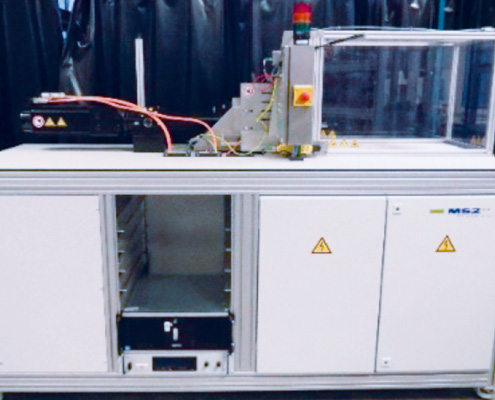

Prüfstand für elektrische Kupplungsteller
Im Prüfstand wird der elektrische Aktuator für elektronisch gesteuerte Kupplungen (e-clutch) getestet. Der Prüfling kann über einströmende temperierte Luft bei unterschiedlichen Temperaturen getestet werden.
Temperaturbereich
-40°C bis 90°C
Besonderheit
Dynamische Lastnachbildung bis zu 5kN
Beschleunigung 12m/s²
Messung des Hydraulikdurchflusses
Positionsgenauigkeit unter 20µm

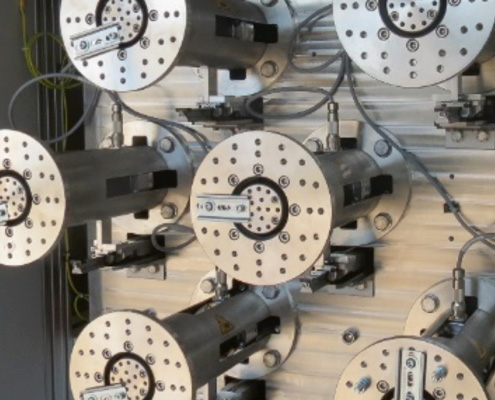

Prüfstand für zwölf elektrische Kupplungssteller
Im Prüfstand werden die Aktuatoren von zwölf elektronisch gesteuerten Kupplungen in unterschiedlichen Belastungsbereichen getestet.
Temperaturbereich
-40°C bis +130°C
Besonderheit
paralleler Test von 12 Kupplungen
(e-clutch)
Dynamische Lastnachbildung bis zu 5kN
Beschleunigung bis 12m/s²

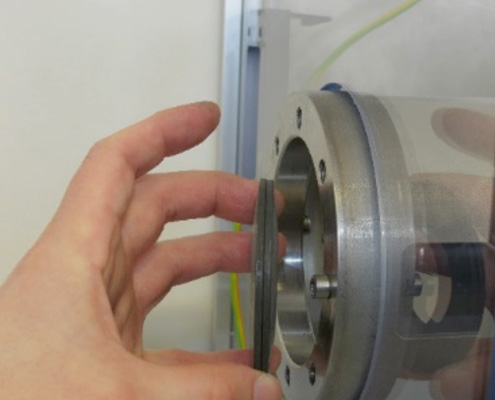

Rollmembran–Spezialdichtung zum Abdichten der Antriebseinheit von der Temperierkammer

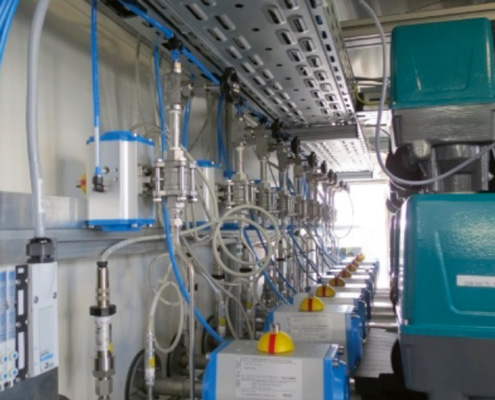

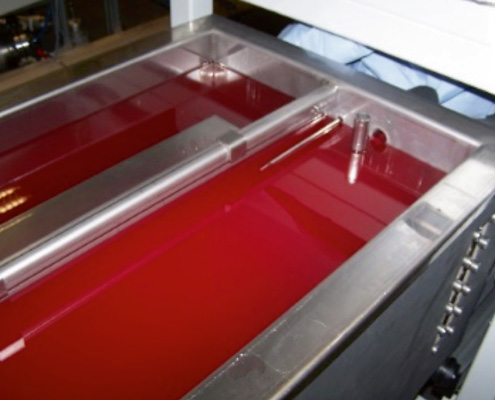

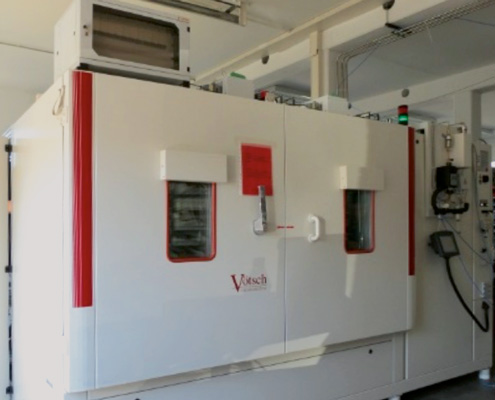

Prüfstand zum Test der Lebensdauer für elektrische Kühlwasserpumpen
In dieser Prüfanlage können Lebensdauertests von bis zu zehn elektrischen Kühlwasserpumpen gleichzeitig durchgeführt werden.
Prüfmedium
Wasser – Glykol Mischungen
Temperaturbereich
-45°C bis +145°C Umgebung
-35°C bis 140°C Prüfmedium
Besonderheit
Test von bis zu 10 Kühlwasserpumpen
Kammer mit N2 Inertisierung

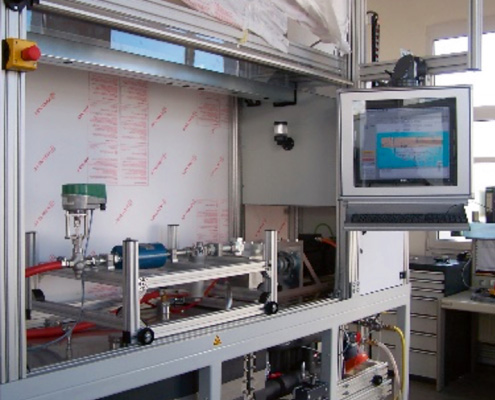

Prüfstand für Öl- und Hydraulikpumpen
Der Prüfstand dient zur Entwicklung und Validierung von Ölpumpen mit und ohne elektrischem Antrieb.
Prüfmedien
ATF-Öl, DSG-Öl und Hydrauliköl
Temperaturbereich
-15°C bis +150°C Prüfmedium
Besonderheit
Durchfluss bis 50l/min, 30bar
Ölkonditionierung für verschiedene Ölsorten mit aktiver Entgasung

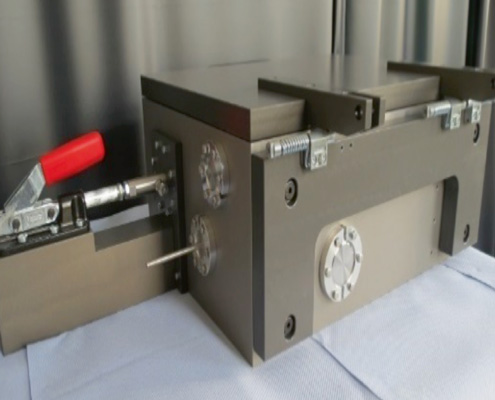

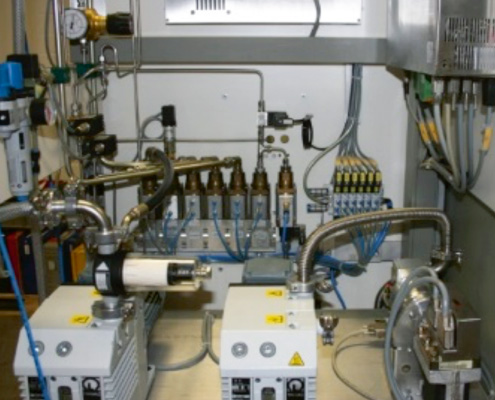

Prüfstand für Leckagemessungen an Dosierventilen
Prüfstand zur Bestimmung der Gesamt-, Sitz- und Turboleckage von verschiedenen Ventilbauarten.
Prüfmedium
Helium
Messbereich
1E¯³ bis 1 E¯⁶ mbar*l/s

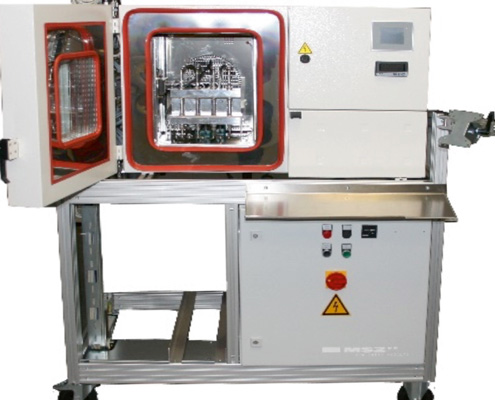

Prüfstand für Leckageprüfungen an Dosier- und Prozessventilen
Die Anlage dient zur Ermittlung der Leckrate von Dosierventilen unter temperierten Bedingungen durch Druckabfallprüfung.
Prüfmedium
Stickstoff
Temperaturbereich
-70°C bis +130°C
Besonderheit
Druck vor Prüfling bis 60bar

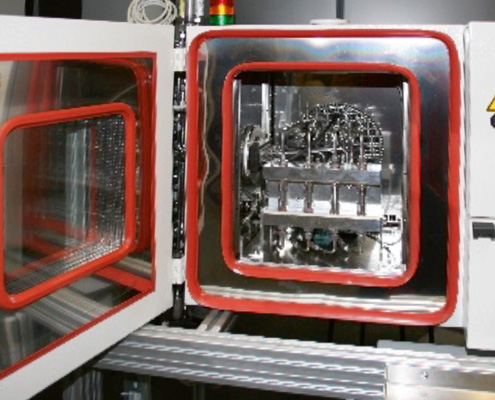

Prüfaufbau in der Temperierkammer
